電纜連接器堵頭在線測溫裝置 -CCTM

1.概述
       電纜連接器在運行過程中，內部的電纜接頭容易出現溫度過高問題，嚴重者影響設備運行安全，造成配電線路出現停電事故。探究問題根源，其一，是電纜接頭由于后期施工或部件自身缺陷等原因，出現松動或接觸不良。其二，電纜接頭處于柜內密封的狹小空間，長期的帶負荷狀態會出現材料和結構的惡化；持續的大電流、設備老化等因素，使接觸電阻變大、溫度上升；當發熱點溫度持續升高，會逐步出現氧化、膨脹、收縮。這種反復惡性循環會進一步加速惡化過程，導致電纜接頭爆炸、絕緣擊穿、燃燒。因此，及時發現配電環網柜電纜接頭過熱，準確識別安全隱患，對確保配電網的安全、可靠、經濟運行意義重大。

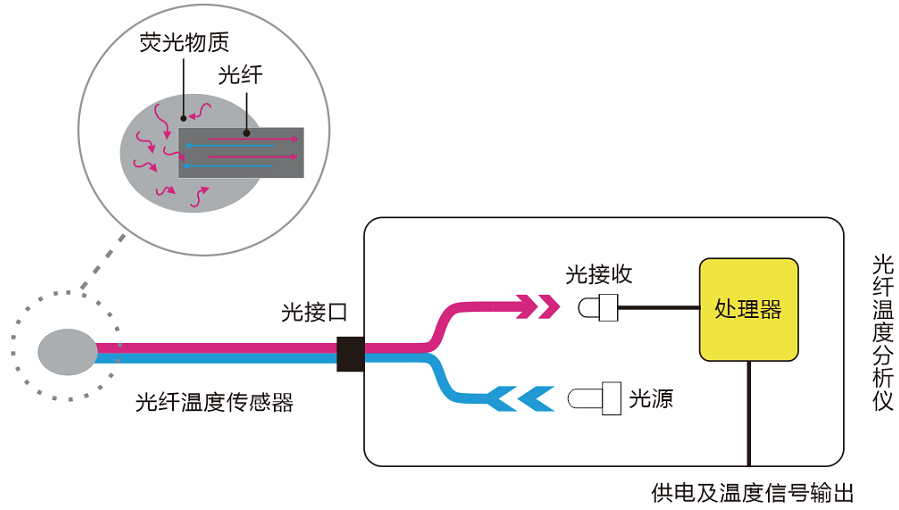

2.測溫原理

      熒光光纖溫度傳感技術是基于稀土熒光物質的材料特性實現，當某些稀土熒光物質受紫外線照射并激發后，在可見光譜中發射線狀光譜，即熒光及其余輝(余輝為激勵停止后的發光)。熒光余輝的衰變時間常數是溫度的單值函數，通常溫度越高，時間常數越小。只要測得時間常數的值，就可以求出溫度。

3.產品特性

      ?  光纖溫度傳感器內置于T型接頭的絕緣塞內，光纖傳感器直接與堵頭尾部的金屬件接觸，實時監測T型接頭內部的溫度情況。

       ?  光纖傳感器在堵頭澆注時嵌入到產品內部，與堵頭完全嵌合，且不改變堵頭及電纜頭的原有形態，不降低電纜頭及整柜的性能。

       ?  光纖溫度傳感器響應快、準確性及穩定性高、絕緣性耐壓高，且傳感器柔韌性好、物理硬度高、不易損傷，具有壽命長、免維護的特點。

       ?  預置光纖傳感器后的堵頭可正常通過局放試驗及耐壓等試驗。

       ?  溫度信號輸出為數字信號，可在后臺做個性化應用，如報警、預警通知、遠程監控等，也可將溫度信息接入到其他系統。

       ?  傳感器可根據需求定制，定制內容包括：傳感器長度、探頭類型、傳感器護套材質（陶瓷、玻璃、塑膠或其他絕緣材質）。

熒光溫度傳感器 -ETS-10

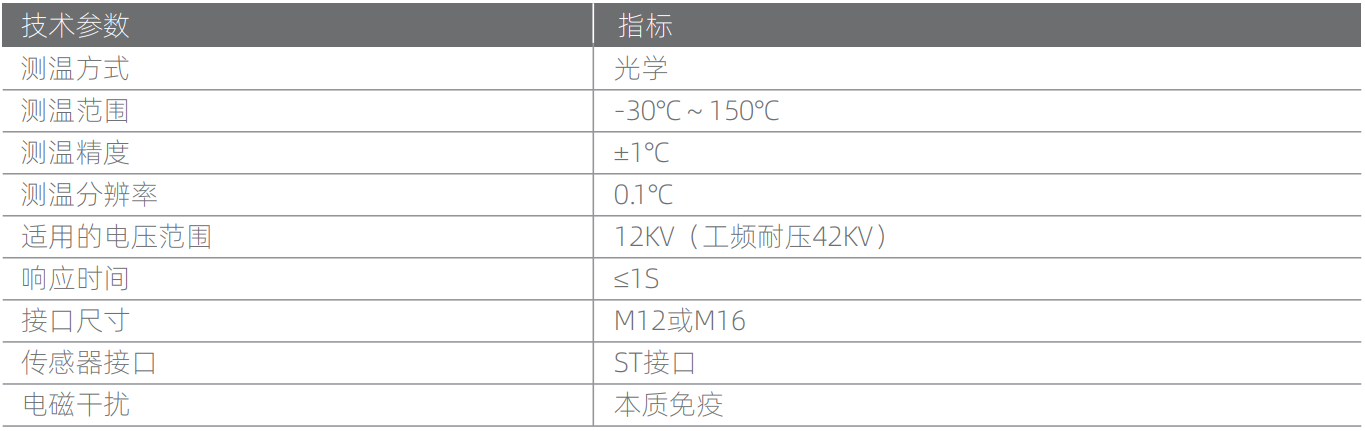

1.技術參數

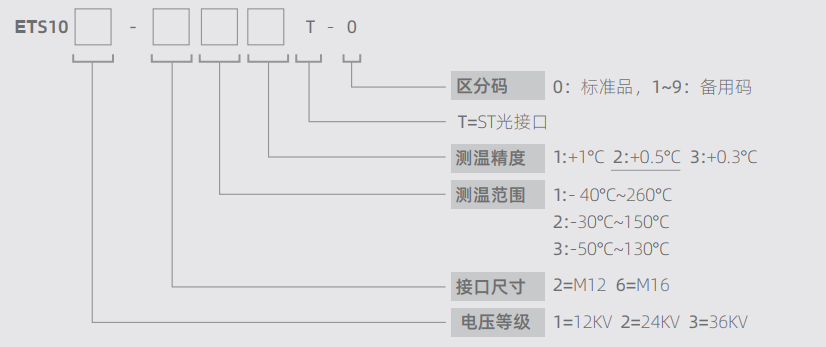

2.選型說明

       示例：ETS101-221T-0，表示電壓等級12KV，接口尺寸M12，測溫范圍-30℃~150℃，測溫精度±1℃，ST光接口的FS10堵頭式傳感器。

熒光溫度分析儀-ETA-03/09/10

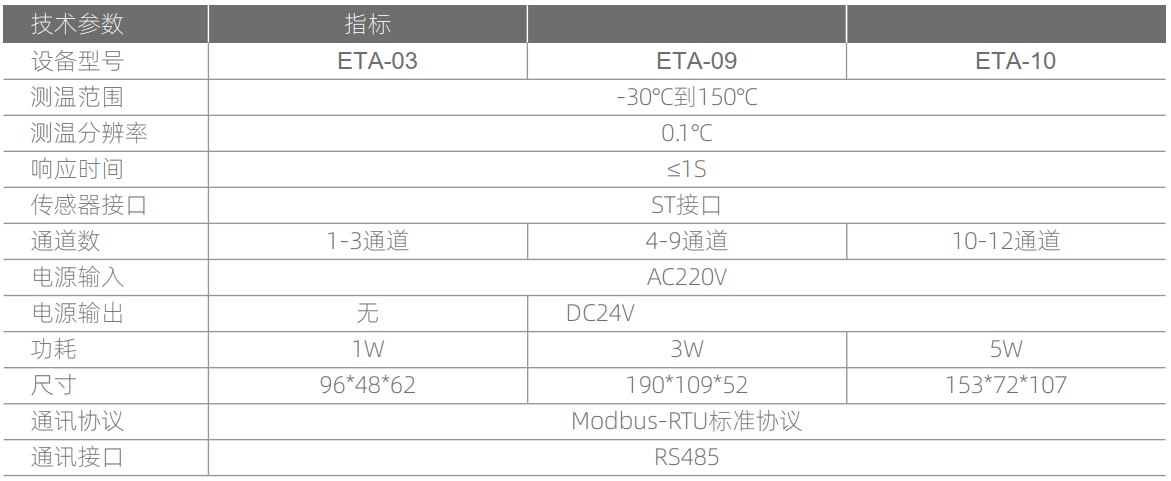

1.技術參數

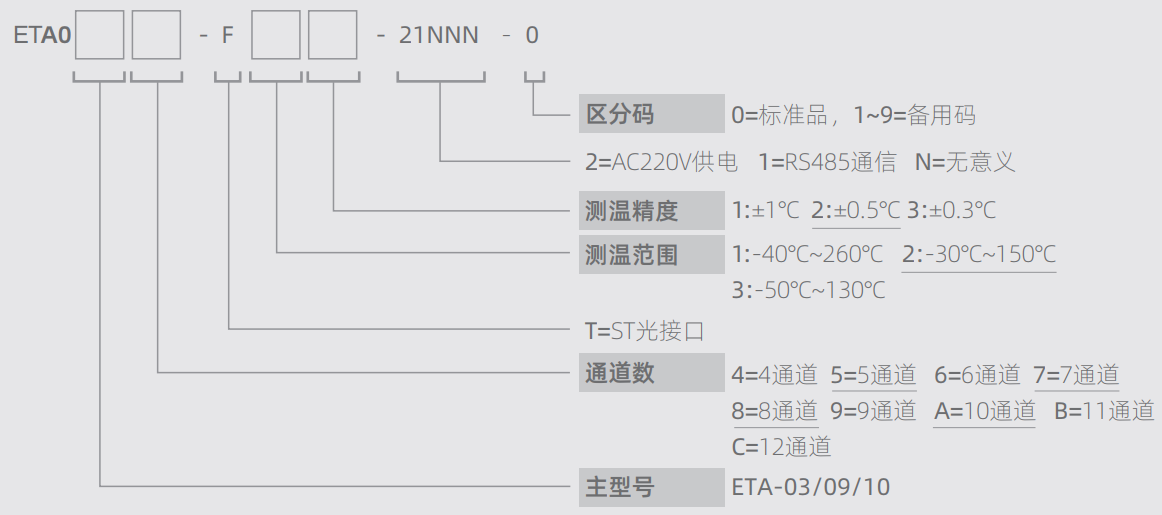

2.選型說明

      不同機型對應的可選參數請參照技術參數。示例：ETA033-F21NNN-0，表示3通道，F(xiàn)C光接口，測溫范圍-30℃~150℃，測溫精度±1℃的FA03溫度分析儀。

熒光溫度顯示表-ETD-03/02/01

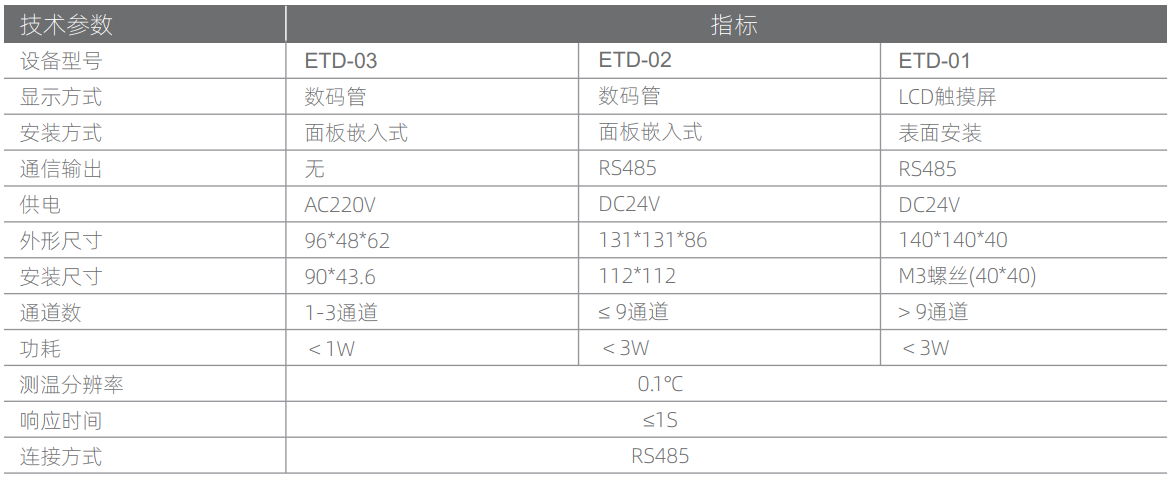

1.技術參數

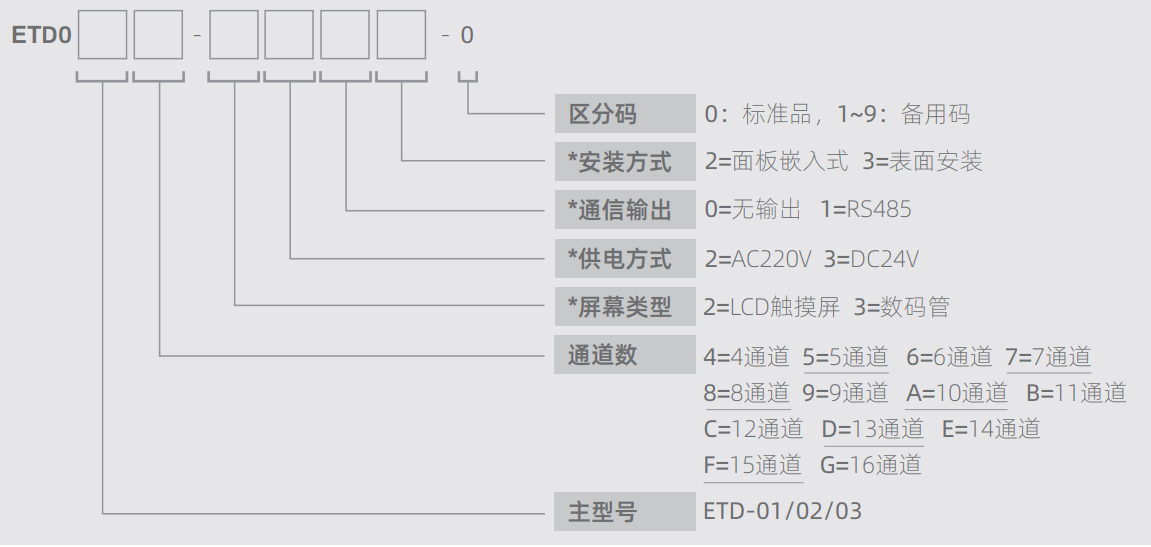

2.選型說明

       不同機型對應的可選參數請參照技術參數。 示例：ETD01C-2313-0，表示12通道，LCD觸摸屏，DC24V供電，有RS485通信輸出表面安裝式的ETD-01溫度顯示表。

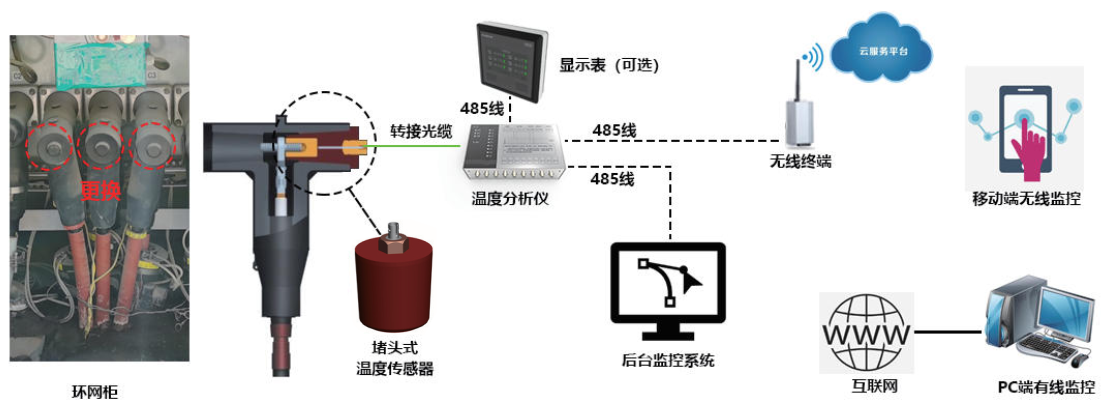

系統連接示意圖
