電氣熱點熒光光纖溫度在線監測裝置

1、概述

       開關柜、箱式變電站、母線電纜橋架等是最重要的電氣設備組成部分。動靜觸頭、母線排接處、電纜接頭等長期處于高電壓、大電流的工作狀態下，表面氧化腐蝕、緊固螺栓松動、觸點和連接處老化等因素，會造成接觸電阻增大，引起溫升發熱，造成電氣安全事故。
        隨著人們對設備的信息化、無人化、智能化需求越來越高，EFISO利用先進的砷化鎵光纖/熒光光纖溫度傳感器技術，可以動態、實時、安全、精準地提供設備運行“熱點”溫度信息，防止設備過熱而出現突發性的安全事故，實現設備由“定期維修”向“狀態檢修”的智能模式轉變。

2.產品特點

?  熒光溫度傳感器屬于全光測量裝置，只有光信號沒有電信號，是真正的無源探頭。

      ?  絕緣耐壓性高。該傳感器在30cm對地絕緣測試中，可耐受142KV工頻電壓，超出國標水平的達3.4倍（見西高所檢測報告）。

?  對電磁干擾本質免疫，檢測準確性和數據傳輸?shù)姆€(wěn)定性完全不受影響。

?  防污閃能力強，傳感器采用耐污性能強的硅纖外套或聚四氟乙烯外套，確保系統的安全性。

      ?  為真正分布式系統，可靈活配置，各測溫單元之間彼此獨立，互不影響，不會因?yàn)橐粋€(gè)環節的影響而導致整個系統的失效，具備良好的魯棒性，可靠而穩定。

?  溫度傳感器的感溫物質為稀土材料，該材料的長期穩定，已成功應用于設備監測超過30年的使用壽命。

?  感溫探針體積小（3mm），可準確定位安裝位置。

?  測溫周期小于1秒鐘，可充分保證報警的及時性。

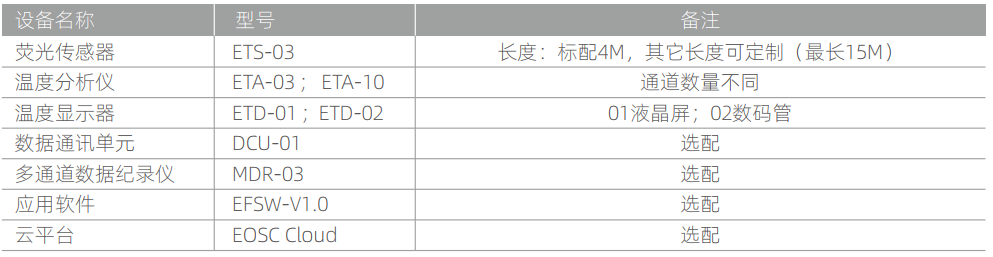

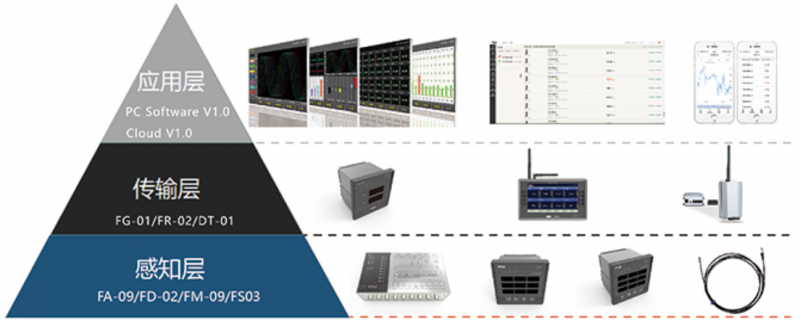

3.系統架構

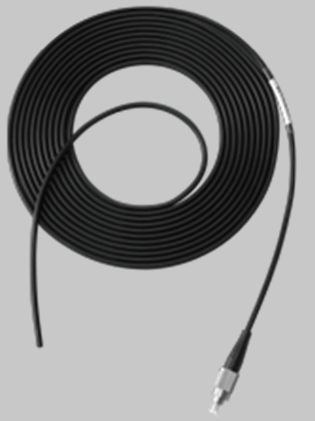

熒光溫度傳感器

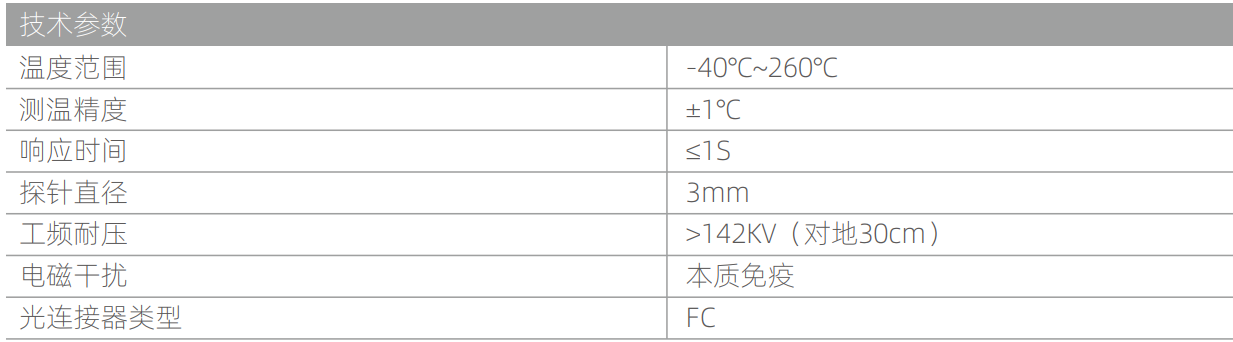

1.技術參數

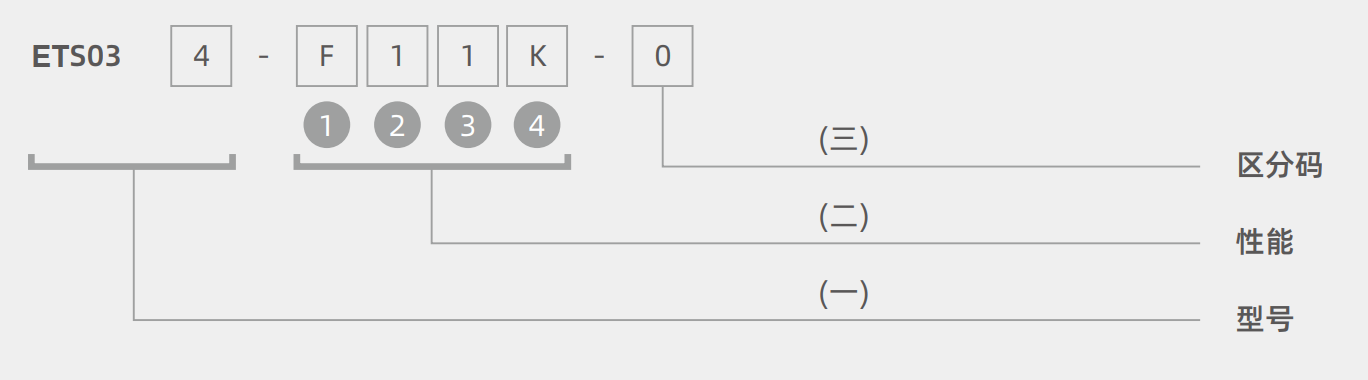

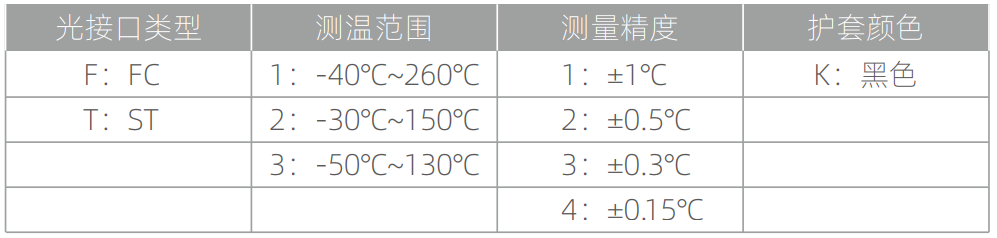

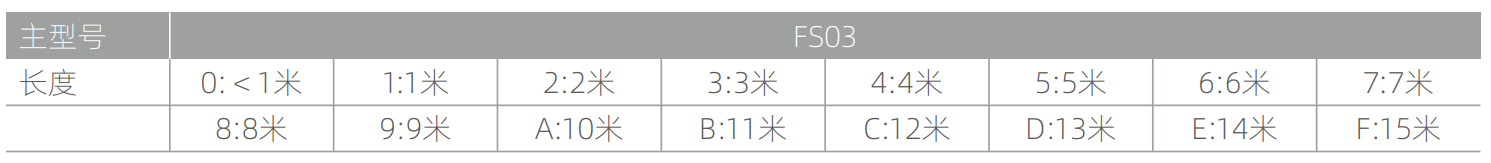

2.選型說明
