油浸變壓器光纖油面(繞組)溫控解決方案

1.概述

       變壓器光纖油面溫控器是一種新型變壓器溫控器，該溫控器采用光纖溫度傳感技術，光纖傳感器探頭與測量信號沒有電氣連接，是一類本質安全的新型智能化工業儀表。

2.產品功能

?  本質上對電磁免疫，不受強電磁干擾影響，測量精度高。

?  具有絕緣性好，耐高壓的特性。在變壓器油中，工頻耐壓最小值為：≥10.8kV/mm（60Hz）；負雷電沖擊耐壓最小值為：≥22kV/mm（1.2*50us），為世界領先的絕緣水平檢測數據（見魏德曼檢測報告）。

?  響應時間小于1秒，能提供更快速的溫度響應。

?  傳感器體積小，耐高溫，抗化學腐蝕，可長期應用于變壓器油，煤油等。

?  與變壓器油有良好的兼容性，通過世界權威的檢測機構的變壓器油中兼容性的實驗，擊穿電壓、介質損耗因數、界面張力、抗拉強度、色度、酸值、微水等7項參數全部合格（見魏德曼檢測報告）。

?  通過內部光信號的檢測和計算，具備自診斷功能，可有效識別傳感器故障類型，防止誤報、錯報等現象。

?  相比采用Pt100(鉑電阻)或溫包作為感溫材料的傳統變壓器油溫器，TM系列的光纖油溫控制器具有極高的可靠性和安全性，它測量反應靈敏、數據精確，具有的免校準和自診斷等特性，可大幅提升設備的經濟和安全性能。

3.產品特性

     ?  光纖溫控器完全按照傳統的傳感器安裝方式進行設計，光纖感溫探頭的安裝接口、與溫控器的安裝方式等都和傳統安裝方式完全一樣，方便工程人員的設計和安裝。

?  不受強電磁干擾影響，測溫精度高。

?  絕緣性好，具有耐腐蝕、耐高壓等特性，可提供更高的可靠性和安全性。

?  可以快速、準確、直觀地監測變壓器油面溫度。相比傳統機械式的變壓器溫控器，不存在感溫包漏液等情況導致現場示溫度值不準確。

?  具有自診斷功能，可有效識別傳感器故障類型，有效防止誤報、錯報等現象。當出現異常情況（如設備電路故障或傳感器斷裂）后測溫性能異常時，故障報警指示燈亮起。窗口顯示Er-o（光纖傳感器光路斷開）、Poor（光鏈路差）、Er-L（超出最低溫度范圍）或Er-H（超出最高溫度范圍），提示進行設備檢修。

?  利用光纖感溫技術代替?zhèn)鹘y(tǒng)的感溫技術，直接測量顯示變壓器頂層油溫。并時時通過數碼管顯示，根據設置報警溫度值判斷啟動對應的繼電器開關，啟動風扇、油泵冷卻系統和報警信號。

       ?  可通過傳統的4-20mA或者0-5V標準電流電壓信號模擬傳送，同時也可也通過標準Modbus RTU協議把實時溫度數據和狀態信息傳送遠端計算機平臺軟件，或者TMEAS溫度云平臺系統，并可實時推送手機微信報警信息等功能。

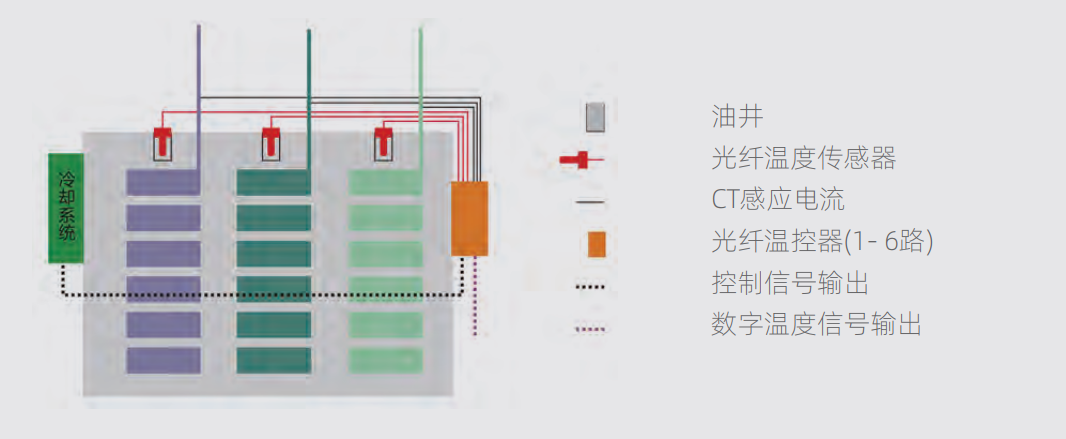

4.測溫示意圖

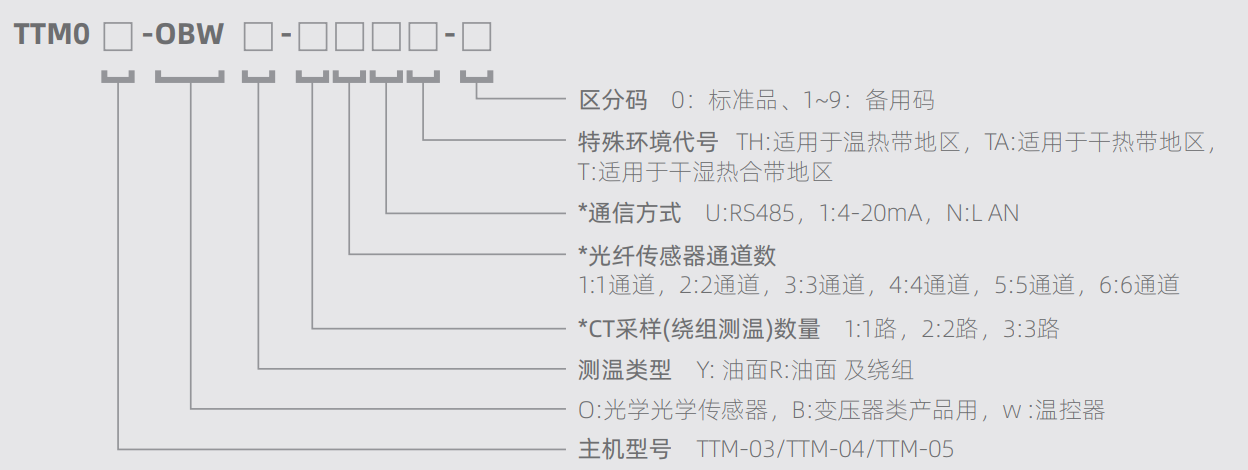

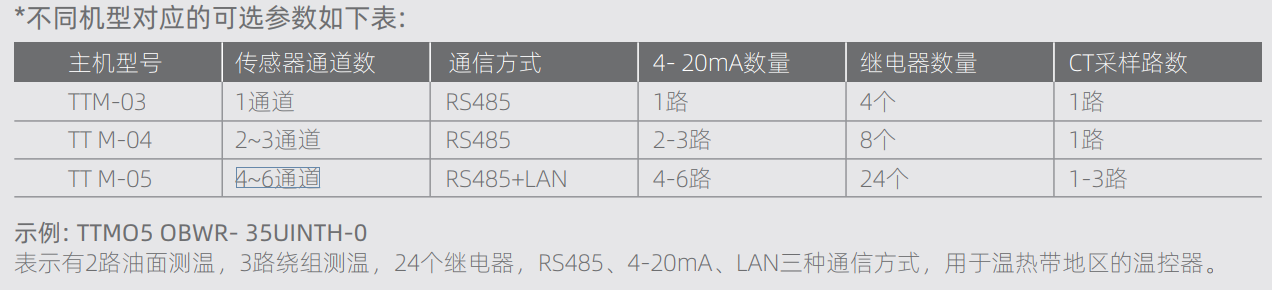

5.選型說明

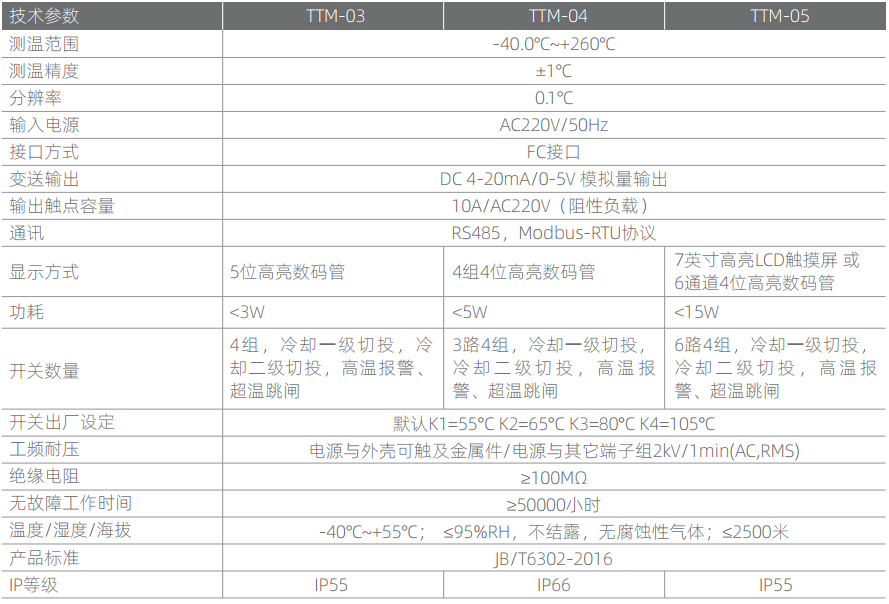

6.技術參數
