1、電壓暫降的定義
       國家標準《電能質量電壓暫降與短時中斷》（GB/T30137-2013）規定了：電壓暫降是指電力系統中某點工頻電壓有效值暫時降低至額定電壓的10%~90%，并持續10ms~1min。

2、電壓暫降發生的原因

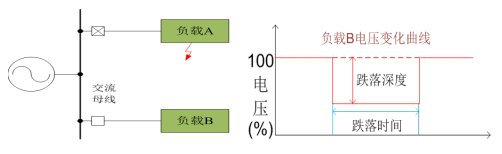

       工況企業供電模式主要為基于交流母線的樹干式網絡結構，當負載A發生對地短路故障的時候，負載A供電支路會因過流故障而導致開關斷開，在開關斷開之前交流母線電壓會因為大電流被拉低，從而負載B的供電電壓也會降低。

        影響電壓暫降特征的因素：
        (1)、負載A接地故障時的短路電流；
        (2)、交流母線對地短路容量；
        (3)、負載A供電支路開關切斷時間；
        (4)、負載A距離交流母線；
        一般跌落深度不超過60%，跌落的時長不超過200ms；

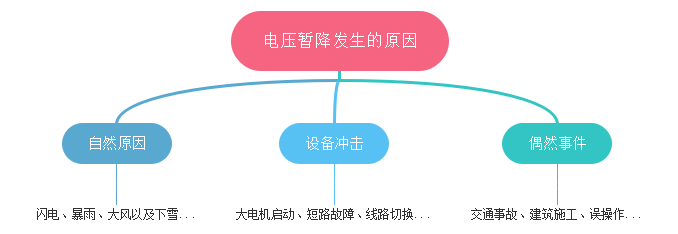

        導致電壓暫降發生的原因很多，總結主要有以下幾點：
        ? 自然原因：(如：閃電、暴雨、大風以及下雪等)是造成電壓暫降的主要原因。由于輸電線路大都暴露在大自然中，受到雷電、大風的影響很容易擊穿線路之間的絕緣介質，造成線路之間或線路對地放電，產生電壓暫降；
       ? 設備沖擊：大電機啟動、短路故障、線路切換、配電裝置故障這些原因也會造成電壓暫降；
       ? 不可預知的偶然事件：(如：交通事故、建筑施工造成輸電線路損壞、人為操作失誤以及一些小動物進入配電室)也是造成電壓暫降的原因之一，由于以上原因也會造成線路之間或線路對地放電，產生電壓暫降；


3、電壓暫降的危害
       連續型生產企業生產工藝環環相扣，設備之間存在連鎖關系，一旦受到電壓暫降的影響，就會影響整條生產線甚至整個工廠的穩定和安全運行，帶來十分嚴重的后果。
       如電壓跌落會引起敏感控制器的誤動作(引起跳閘)，造成包括計算機系統失靈、自動化裝置停頓或誤動作、變頻器停頓，引起接觸器脫扣或低壓保護啟動，造成電動機停頓，進而對很多行業造成巨大經濟損失，如流水生產線的中斷或紊亂，半導體硅片產品損壞、顯示器產品報廢、汽車發動機的產品報廢等等，甚至可能造成人員傷亡和重大安全生產事故。

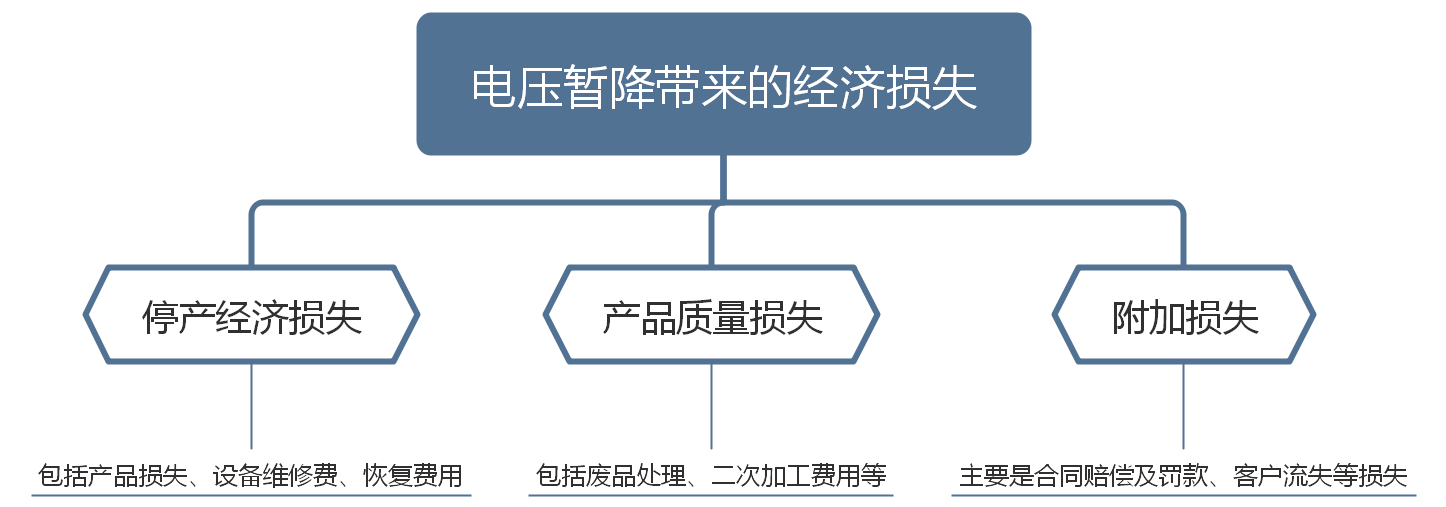

        以工業用戶為例，電壓驟降問題對工業用戶的造成的經濟損失，主要包括：


4、產品概述

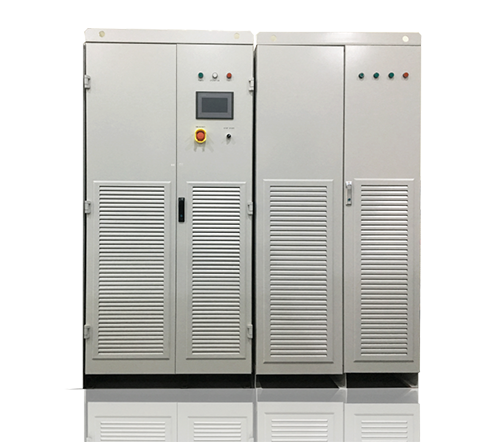

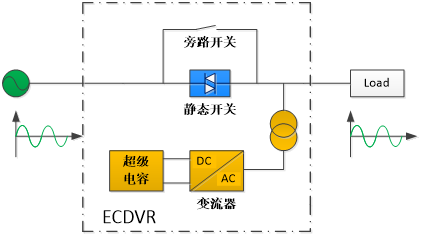

       ECDVR動態電壓恢復器是一款針對電壓暫降(晃電)治理的電壓補償裝置，主要由旁路開關、靜態開關、變流器、變壓器及超級電容組成，利用超級電容的快充快放的優勢，可瞬間補償快速跌落的電壓，保證負荷電壓穩定在正常狀態，有效的保證了負荷的安全、穩定的運行，避免電壓暫降對客戶造成重大損失。

      工作原理：

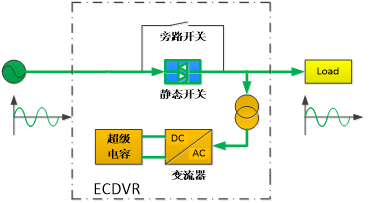

      ? 電網電壓正常時
       電網電壓在正常范圍內電網為負載供電(在線模式)時，逆變器休眠，但保持與電網電壓同步，以便在電網擾動時立即動作。

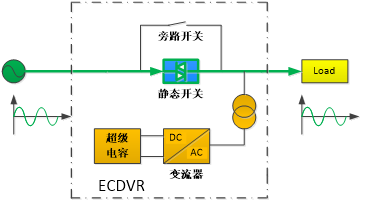

      ? 發生電壓暫降時
      當設備檢測的電網電壓超過正常值到達設置值時，ECDVR控制反并聯晶閘管快速關斷，對負載的供電方式會由電網供電切換為儲能單元供電。

       ? 電壓重新穩定時
       ECDVR等待一個短暫的時間以確保電網電壓恢復穩定，然后將逆變輸出電壓同步至電網電壓，最后閉合靜態開關，電網電壓供電，ECDVR停止供電，并開始為儲能單元充電。

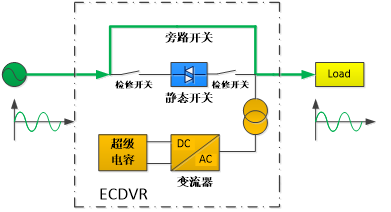

       ? 故障安全旁路工作
       當ECDVR檢測到設備有故障或者在ECDVR逆變供電期間，儲備電能不足時，ECDVR會控制旁路接觸器閉合，由電網直接向負載供電，如果設備發生故障，可以通過檢修開關對設備進行維護，簡單方便，安全可靠。

5、技術特點
     ? 響應速度快，全響應時間＜1ms，保證負荷供電安全；
     ? 整機效率＞99.5%，節省電費開支；
     ? 可定制化設計，尺寸小，適合現場改造，節省占地面積；
     ? 可靠性高，免維護、免值守，減少人力成本投入；
     ? 使用壽命長，15~20年，創造更多經濟效益；

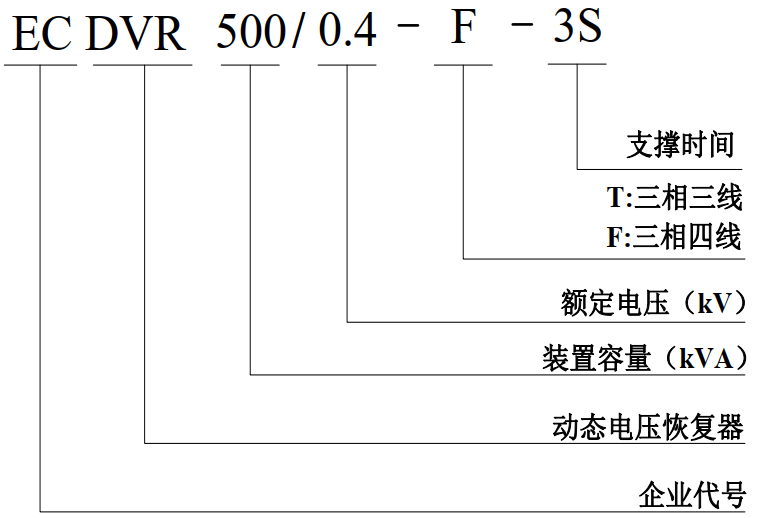

6、產品命名

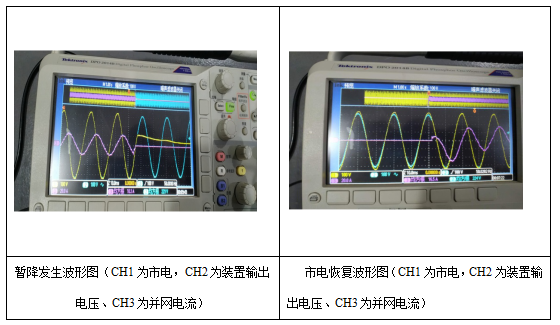

7、治理效果
